Zusammenwirkung von Trommelleitblechen und Demistern

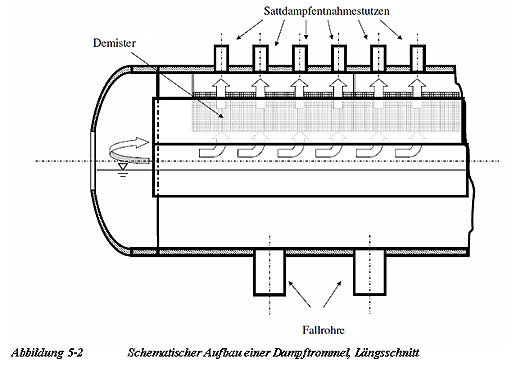

In Abbildung 5-2 ist in einem schematischen Längsschnitt durch die Trommel der grundsätzliche Aufbau dargestellt.



be2 05 02 525



Abbildung 5-2             Schematischer Aufbau einer Dampftrommel, Längsschnitt



Zur Vermeidung eines Kurschlusses des Dampfaustritts zwischen den Steig- und Überhubrohren und dem Eintritt in den Demister sollten die Leitbleche deutlich länger als der Demister sein. Der nasse Dampf wird in Richtung der Klöpperböden abgelenkt. Nach der Umlenkung des Dampfes durch die Klöpperböden wird dieser in Längsrichtung durch den Dampffreiraum dem Demister auf seiner Gesamtlänge zugeführt. Auf diesem Weg kann der Nassdampf weiter abregnen. Je nach Auslegung der Trommel ist von einer verbleibenden Restfeuchte vor Demister von 1 - 5% auszugehen.
